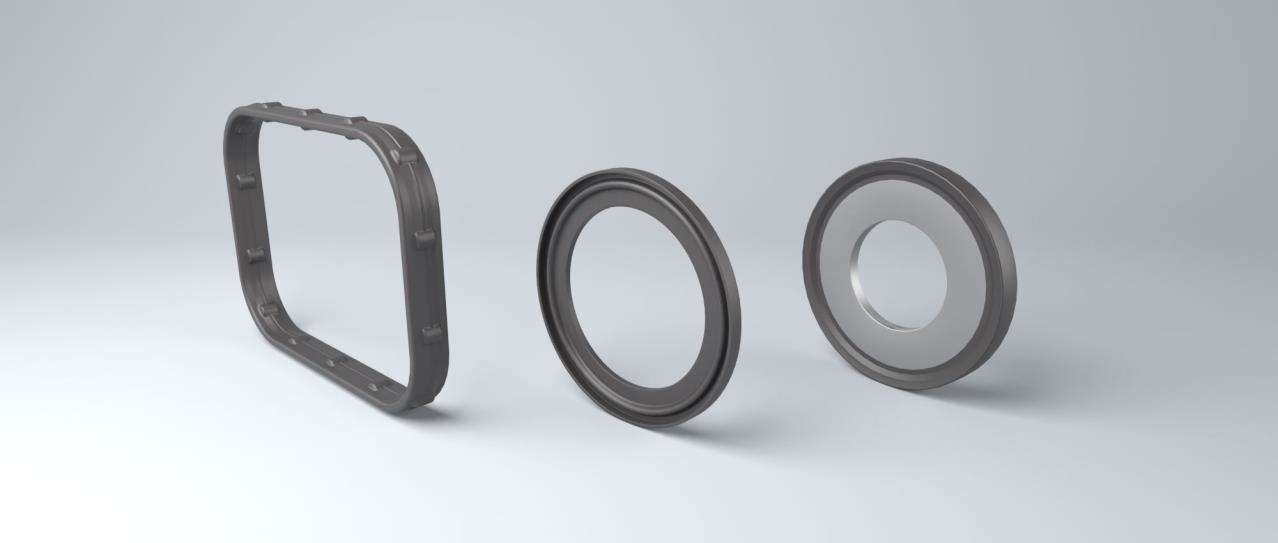

Statische Dichtungen
Statische Dichtungslösungen werden in Anwendungen eingesetzt, bei denen keine Bewegung zwischen der Dichtung und der Oberfläche stattfindet. Es wird unterschieden zwischen statischen axialen Dichtungen, bei denen die Abdichtung parallel zur Mittelachse der Dichtung verläuft, und statischen radialen Dichtungen, bei denen die Mittelachse der Dichtung radial angeordnet ist. Die am häufigsten eingesetzten statischen Produkte sind O-Ringe, die nach Größen und Toleranzen genormt sind.
Deckeldichtungen von Freudenberg Sealing Technologies
Der Betriebsdruck sucht sich immer einen Weg
Auch wenn unter Druck stehende Maschinenelemente fest miteinander verschraubt werden, entstehen sogenannte statische Dichtspalte, die entsprechend abgedichtet werden müssen. Am häufigsten werden dazu O-Ringe, bzw. bei höheren Drücken zwecks besserer Extrusionsfestigkeit O-Ringe mit Backringen eingesetzt. Werden die Anforderungen spezieller – wie z. B. atmende Spalte durch große Rohrdehnung, kurze Druck-Anstiegszeiten oder wechselseitig anstehende Drücke – kommen einteilige Dichtelemente aus Polyurethan zum Einsatz. Freudenberg Sealing Technologies bietet für alle Anwendungen die geeignetste Deckeldichtung. Sie stehen für höchste Betriebssicherheit und Extrusionsfestigkeit.
Einfache und sichere Montage
Der Werkstoff Polyurethan bietet hervorragende Eigenschaften hinsichtlich Robustheit und Formstabilität – vor allem gegen Extrusion. Auch komplexe Geometrien können daher im Spritzgießverfahren, für den schnellen Bedarf auch drehtechnisch hergestellt werden. Diese Eigenschaft ermöglicht den Einsatz einteiliger Dichtungen. Dies hat vor allem bei der Montage einen entscheidenden Vorteil, denn eine mögliche vertauschte Position wie z. B. bei einer O-Ring/Backring-Kombination kann ausgeschlossen werden. Die Profilringe sind so gestaltet, dass sie auch in vorhandenen Einbauräumen O-Ring/Backring-Lösungen ersetzen können (Abb. 1).
Die hohe Linienkraft an der Dichtkante von Polyurethan-Deckeldichtungen ermöglicht auch deren Einsatz in artverwandten Anwendungen. So entsteht beispielweise nur durch geringfügige Änderungen der Geometrie eine Merkel® Pinmatic. Sie sorgt in quasi-statischen Anwendungen wie Kniehebelsystemen oder Lager- und Gelenkbolzen von Spritzgießmaschinen für eine optimale Performance (Abb. 2).
Unsere Produkte im Detail
Merkel® Cover Seal PU 82
Merkel® Cover Seal PU 82
Einteilige, doppeltwirkende Kompaktdichtung aus Polyurethan, innendichtend. Hohe Betriebssicherheit und Extrusionsfestigkeit. Für bestehende O-Ring und O-Ring mit Backring Einbauräume geeignet.
Merkel® Cover Seal PU 83
Einteilige, doppeltwirkende Kompaktdichtung aus Polyurethan, außendichtend. Hohe Betriebssicherheit und Extrusionsfestigkeit. Für bestehende O-Ring und O-Ring mit Backring Einbauräume geeignet.
Merkel® Pinmatic
Einteilige, doppeltwirkende Kompaktdichtung aus Polyurethan, außendichtend. Hohe Betriebssicherheit und Extrusionsfestigkeit. Für bestehende O-Ring und O-Ring mit Backring Einbauräume geeignet.
Merkel® Stircomatic SRC
Einteilige Kompaktdichtung aus Polyurethan für hohe Betriebsdrücke bis 80 MPa. Hohe Betriebssicherheit und Extrusionsfestigkeit. Einfache und sichere Montage.
O-Ringe
Einsatz überwiegend zur Abdichtung ruhender Maschinenteile gegen flüssige und gasförmige Medien. Unter gewissen Voraussetzungen ist auch eine Verwendung als dynamisches Dichtelement bei axialer, rotierender und oszillierender Bewegung möglich.
Verwandte Dokumente
-
Merkel® CoverSeal PU 82
Merkel® CoverSeal PU 82 ist eine einteilige, doppeltwirkende Kompaktdichtung aus Polyurethan zur statischen Abdichtung, innendichtend. -
Merkel® CoverSeal PU 83
Merkel® CoverSeal PU 83 ist eine einteilige, doppeltwirkende Kompaktdichtung aus Polyurethan zur statischen Abdichtung, innendichtend. -
O-Ringe
O-Ringe sind vielseitig verwendbare Dichtungen und werden hauptsächlich als statisches Dichtelement eingesetzt. -
Merkel® Stircomatic SRC
Merkel® Stircomatic SRC ist eine einteilige Kompaktdichtung aus Polyurethan zur statischen Abdichtung; axialdichtend.
