Abstreifer
Leistungsstarke Abstreifer für saubere und langlebige Hydraulik-Dichtsysteme
Maximaler Schutz für nachgelagerte Dicht- und Führungselemente
Abstreifer sind eine entscheidende Komponente moderner Hydraulik-Dichtsysteme. Sie schützen nachgelagerte Dicht- und Führungselemente zuverlässig vor äußeren Einflüssen und schaffen so die Grundlage für dauerhaft sichere Systemfunktion.
Denn bereits geringe Mengen an Schmutz, abrasiven Partikeln oder Feuchtigkeit können die Leistungsfähigkeit von Primär- und Sekundärdichtungen sowie Führungselementen beeinträchtigen und zu erhöhtem Verschleiß oder vorzeitigem Ausfall führen. Ein wirkungsvolles Abstreifen von Verunreinigungen – insbesondere bei wechselnden Umwelteinflüssen und bei langen Wartungsintervallen – trägt entscheidend zur Sauberkeit des Betriebsmediums und zur Betriebssicherheit bei.
Abstreifer von Freudenberg Sealing Technologies sind exakt auf unterschiedliche Einsatzbedingungen abgestimmt und werden als integraler Bestandteil ganzheitlicher Dichtungslösungen entwickelt. Die präzise Abstimmung von Werkstoff, Geometrie und Einbausituation ermöglicht eine hohe Abstreifleistung bei gleichzeitig geringem Verschleiß. Auf diese Weise leisten Abstreifer einen wesentlichen Beitrag zur Langlebigkeit, Zuverlässigkeit und Effizienz moderner Dichtsysteme.
Abstreifer – unsere wichtigsten Bauformen
Nach Werkstoffen gegliedert – für maximale Leistung, Effizienz und Lebensdauer
PU – Polyurethan
Seit über 60 Jahren bewährt sich Polyurethan als idealer Werkstoff für Dichtungen – insbesondere in hydraulischen Anwendungen. Seine herausragenden Eigenschaften umfassen eine hohe mechanische Belastbarkeit, exzellente Elastizität sowie eine außergewöhnliche Weiterreiß- und Abriebfestigkeit. Ergänzt wird dieses Profil durch eine gute Medienbeständigkeit und eine lange Lebensdauer.
Für unterschiedlichste Anwendungen stehen maßgeschneiderte Dichtungslösungen aus Polyurethan zur Verfügung, die einen breiten Temperaturbereich von -50 °C bis +120 °C abdecken. Darüber hinaus erfüllen sie spezielle Anforderungen wie z. B. Hydrolysebeständigkeit oder branchenspezifische Zertifizierungen.
Abstreifer – unsere wichtigsten Bauformen aus Polyurethan

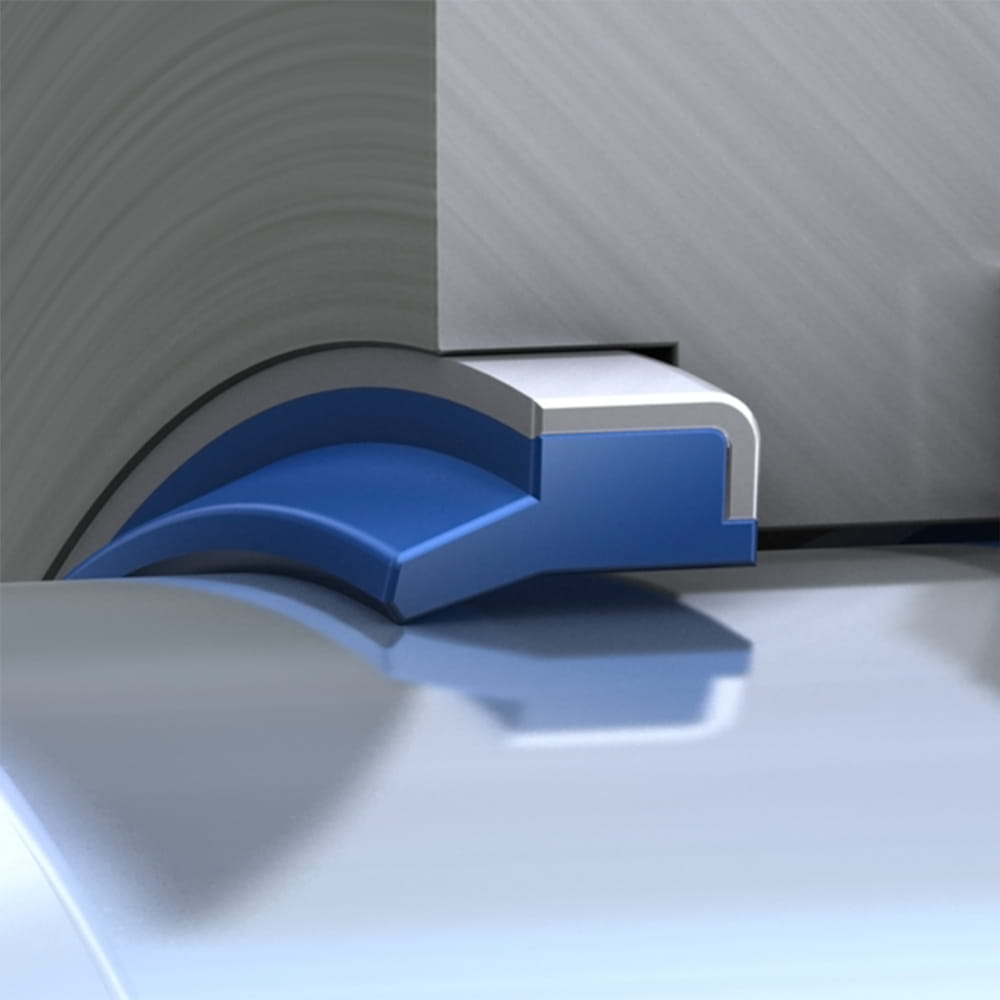

AUAS R
Der Abstreifer AUAS R ist ein einfachwirkender Schmutzabstreifer mit Metallgehäuse und vorstehender Abstreiflippe. Die leicht gerundete Dichtkante entfernt zuverlässig Schmutzpartikel und erhält gleichzeitig einen schützenden Restölfilm auf der einfahrenden Stange.
-
Sicherer Sitz im Einbauraum durch Presspassung
-
Kein nach außen offener Ringspalt zwischen Stange und Einbauraum
-
Verhindert Druckaufbau zwischen Abstreifer und vorgeschalteter Dichtung
-
Geeignet für axial offene Einbauräume nach ISO 6195 Typ B
Download Produkt-Datenblatt

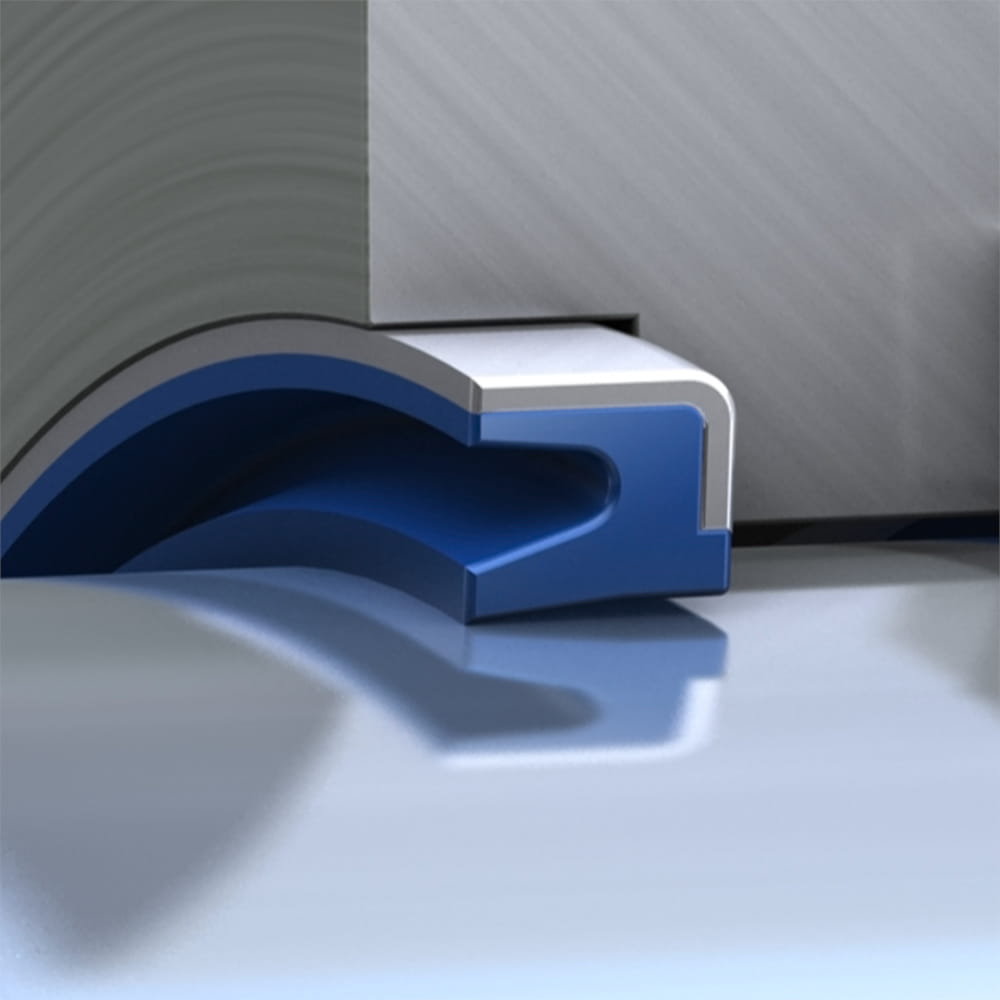

AU PS
Der Abstreifer AU PS ist ein einfachwirkender Schmutzabstreifer mit Metallgehäuse und bündig abschließender Abstreiflippe. Er eignet sich besonders für Anwendungen mit begrenztem Bauraum sowie für Schwenklager.
-
Presspassung verhindert Mitdrehen bei Schwenkbewegungen
-
Abstreiflippe öffnet bei geringem Überdruck und ermöglicht Nachschmieren
-
Geringe axiale Einbaulänge durch bündig abschließende Lippe
-
Geeignet für genormte Einbauräume nach ISO 6195 Typ B
Download Produkt-Datenblatt

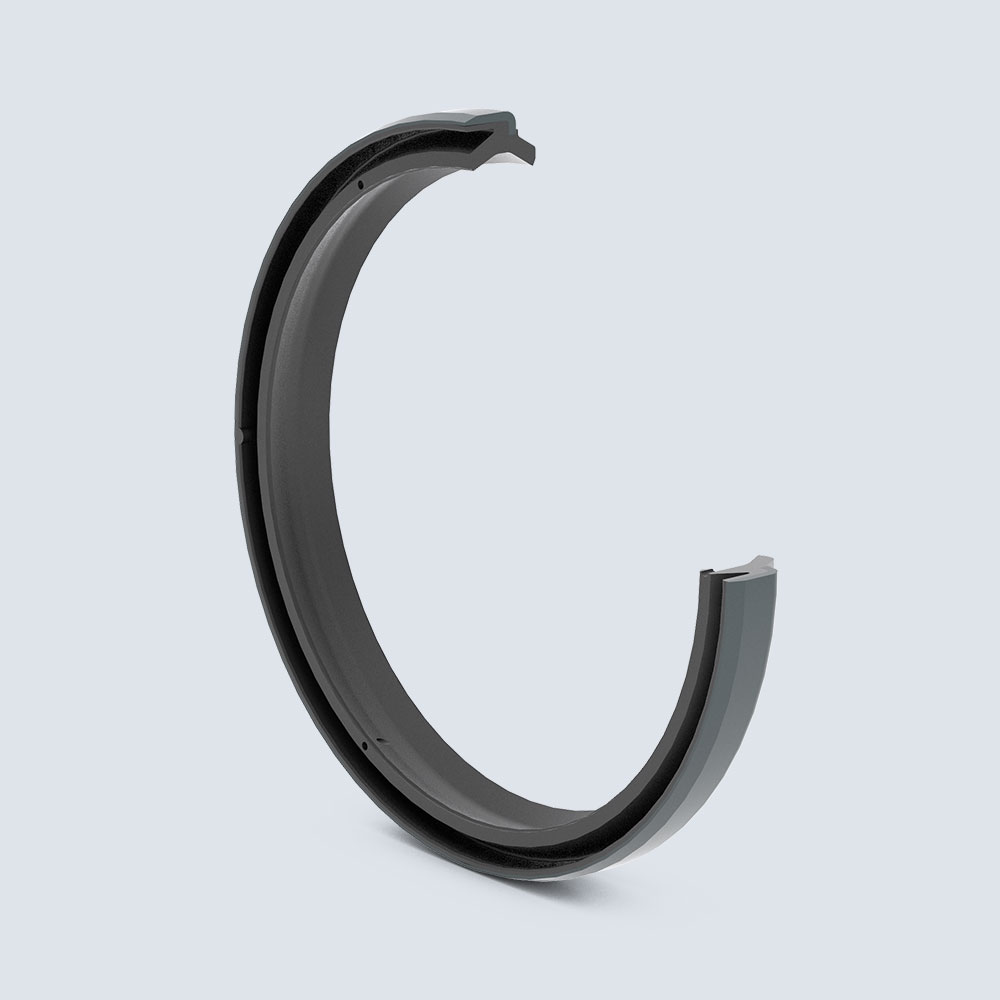

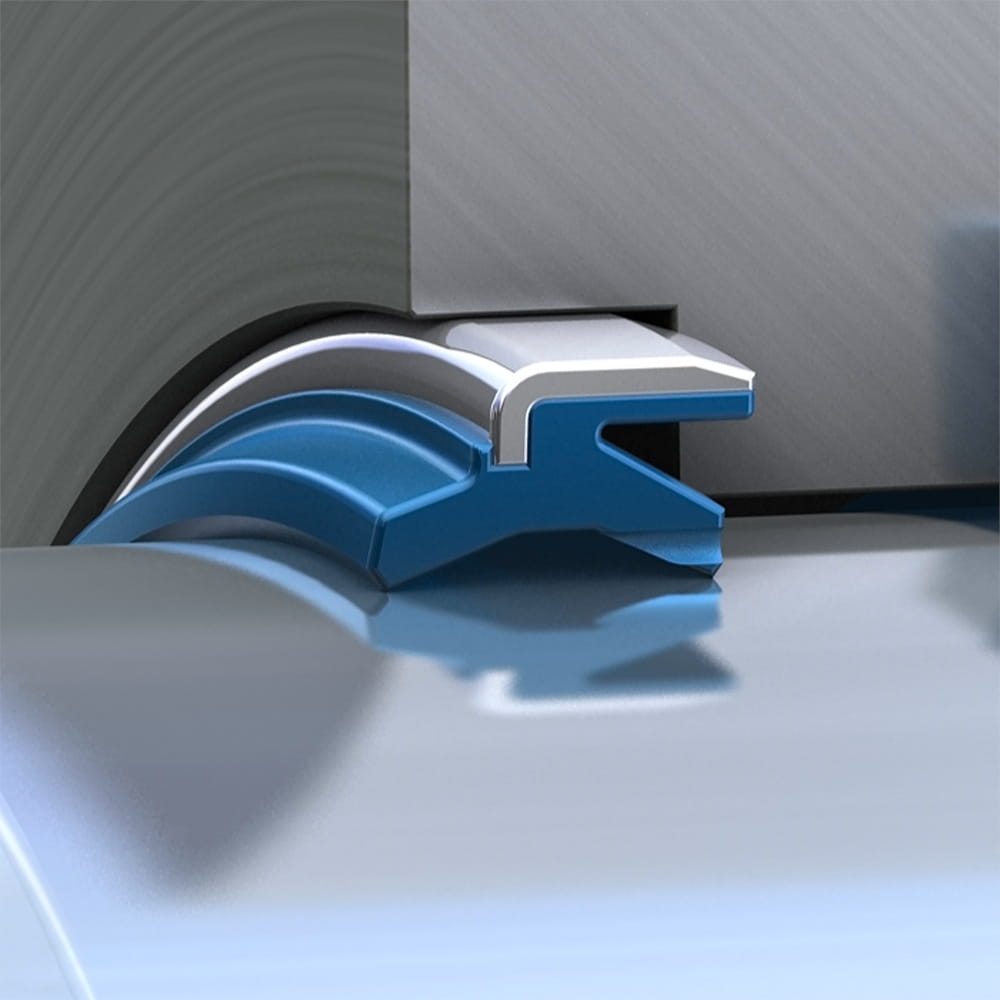

DMRW2
Der Doppelabstreifer DMRW2 kombiniert eine formstabile Abstreiflippe mit einer zusätzlichen Dichtlippe und integrierter Druckentlastungsfunktion. Ein Metallgehäuse gewährleistet sicheren Sitz und hohe Funktionssicherheit.
-
Sehr gutes Abstreifvermögen durch formstabile Lippengeometrie
-
Integrierte Druckentlastung verhindert Druckaufbau zwischen Abstreifer und vorgeschalteter Dichtung – keine zusätzliche Gehäusebohrung erforderlich
-
Sicherer Einpresssitz in axial offenen Einbauräumen
-
Ausgelegt für Standard‑Einbauräume nach ISO 6195 Typ B
Download Produkt-Datenblatt

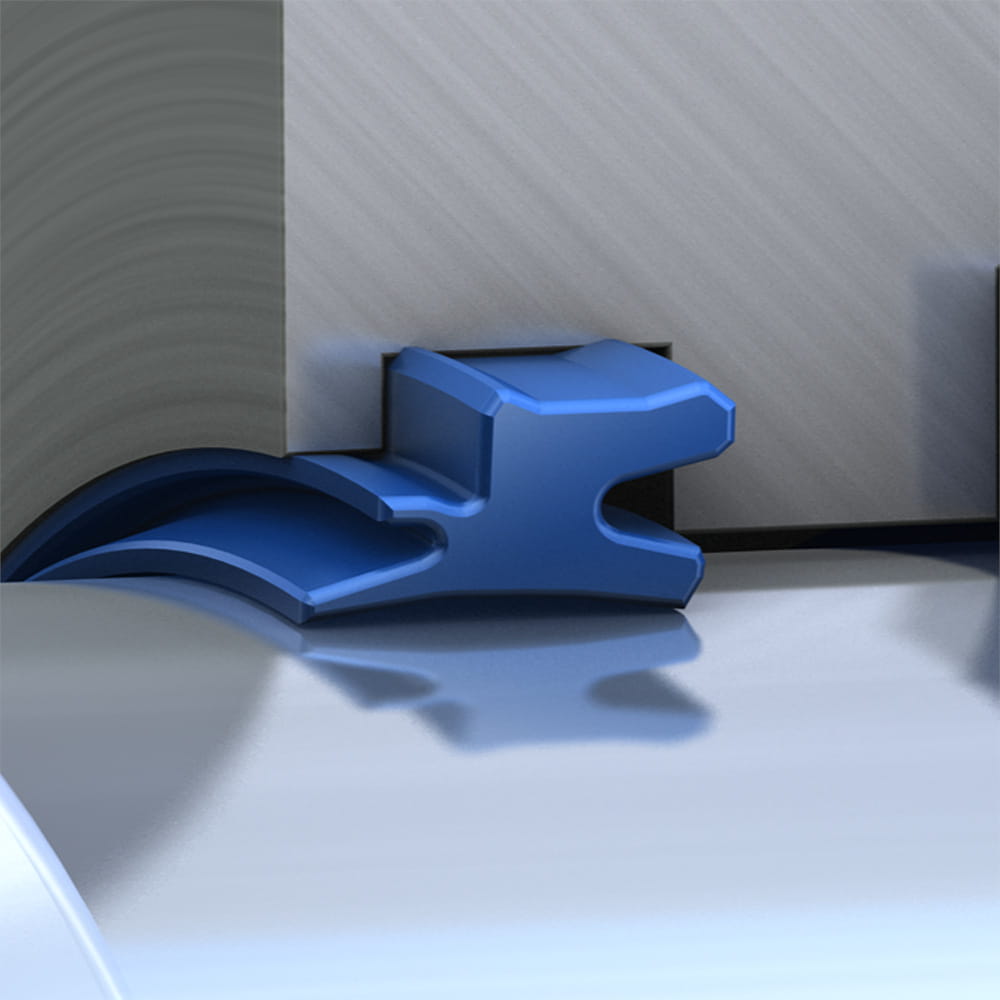

PRW1
Der Doppelabstreifer PRW1 verfügt über eine integrierte Druckentlastungsfunktion, sowie eine abgestimmte Dicht- und Abstreifkantengeometrie. Dies erhöht die Dichtheit und schützt zuverlässig vor Schmutz.
-
Kein Druckaufbau zwischen Abstreifer und Stangendichtung durch integrierte Druckentlastungsfunktion
-
Dynamische Dichtlippe mit gestochener Dichtkante
-
Zusätzliche statische Dichtlippe als Schutzbarriere
-
Geeignet für Einbauräume in Anlehnung an ISO 6195 Typ A
Download Produkt-Datenblatt

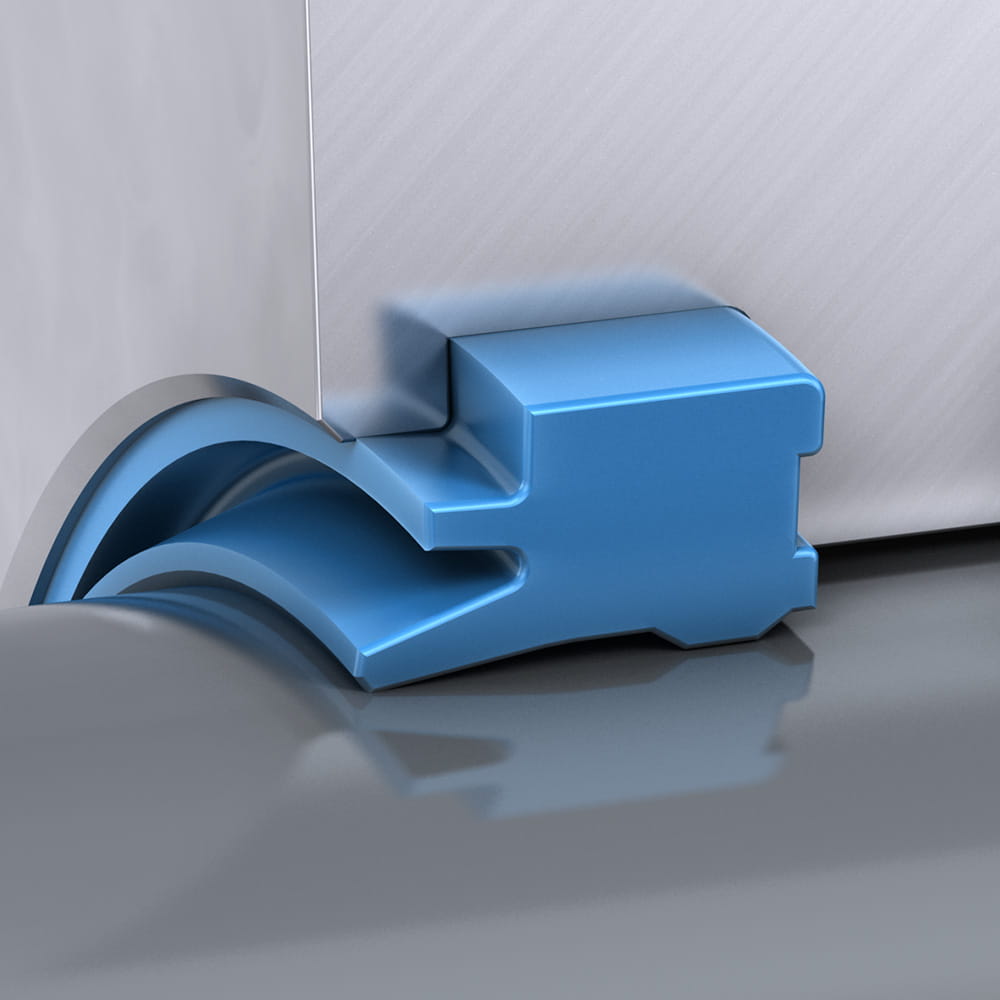

PU5
Der Abstreifer PU5 ist ein einfachwirkender Polyurethan-Abstreifer mit zusätzlicher statischer Dichtlippe. Er bietet zuverlässigen Schutz vor Schmutz und Spritzwasser und unterstützt die Lebensdauer des Dichtsystems.
-
Gerundete Abstreifkante für effektives Abstreifen, wobei der schützende Ölrestfilm wieder in den Zylinder zurückfließen kann
-
Stützelemente verhindern ein nach unten Kippen und ermöglichen eine Druckentlastung
-
Geeignet für genormte Einbauräume nach ISO 6195 Typ A
Download Produkt-Datenblatt

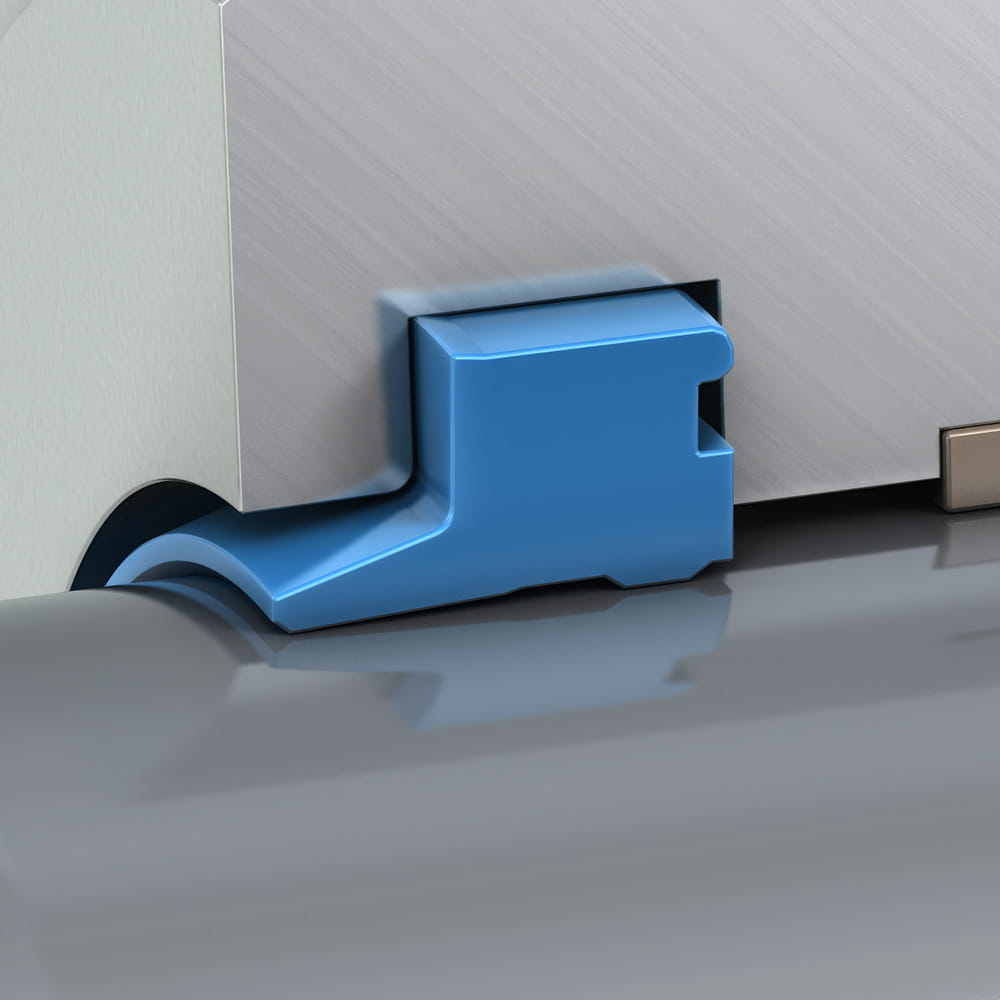

Merkel® PU6
Der PU6 ist ein einfachwirkender Abstreifer mit Stützsegmenten gegen Verdrehen im Einbauraum. Eine zusätzliche statische Dichtkante am Außendurchmesser erhöht seine Funktionalität.
-
Bewährte, hochverschleißfeste Abstreiferlösung
-
Zuverlässiger Schutz der dahinter liegenden Dichtelemente durch die statische Dichtkante bei Schmutz und Wasser von außen
-
Idealer Partner im Dichtsystem – belässt Restölfilm auf der einfahrenden Stange durch gutes Rückfördervermögen.
Download Produkt-Datenblatt

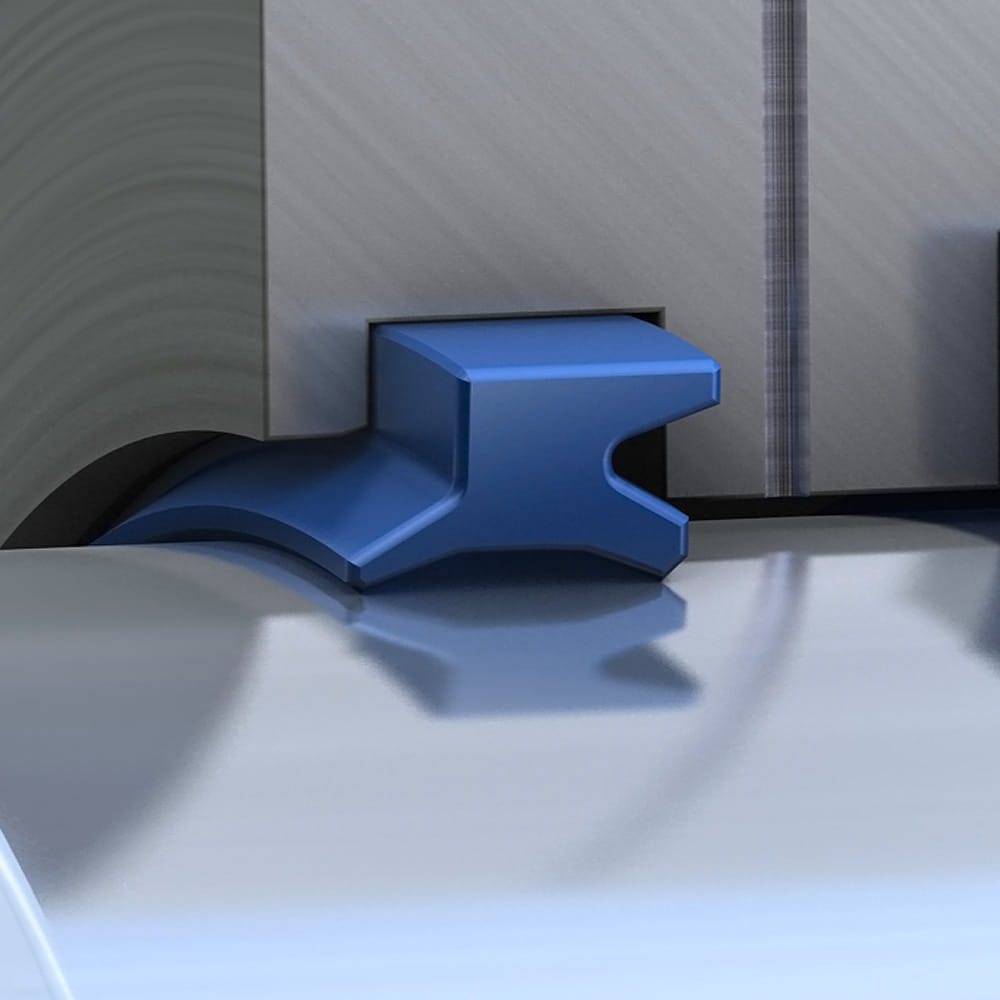

PU11
Der Doppelabstreifer PU11 aus Polyurethan kombiniert zwei Dichtlippen mit einer Abstreiferlippe. Die optimal abgestimmte Lippengeometrie gewährleistet ein zuverlässiges Abstreifen sowie eine hohe Dichtwirkung.
-
Leicht gerundete Abstreifkante für ein effektives und zuverlässiges Abstreifen
-
Die nach innen gerichteten Dichtlippen übernehmen zusätzlich die Funktion eines Nutrings
-
Verbesserung von Dichtheit, Reibungsverhalten und Lebensdauer des Gesamtsystems
-
Auch für genormte Einbauräume nach ISO 6195 Typ C geeignet
Download Produkt-Datenblatt

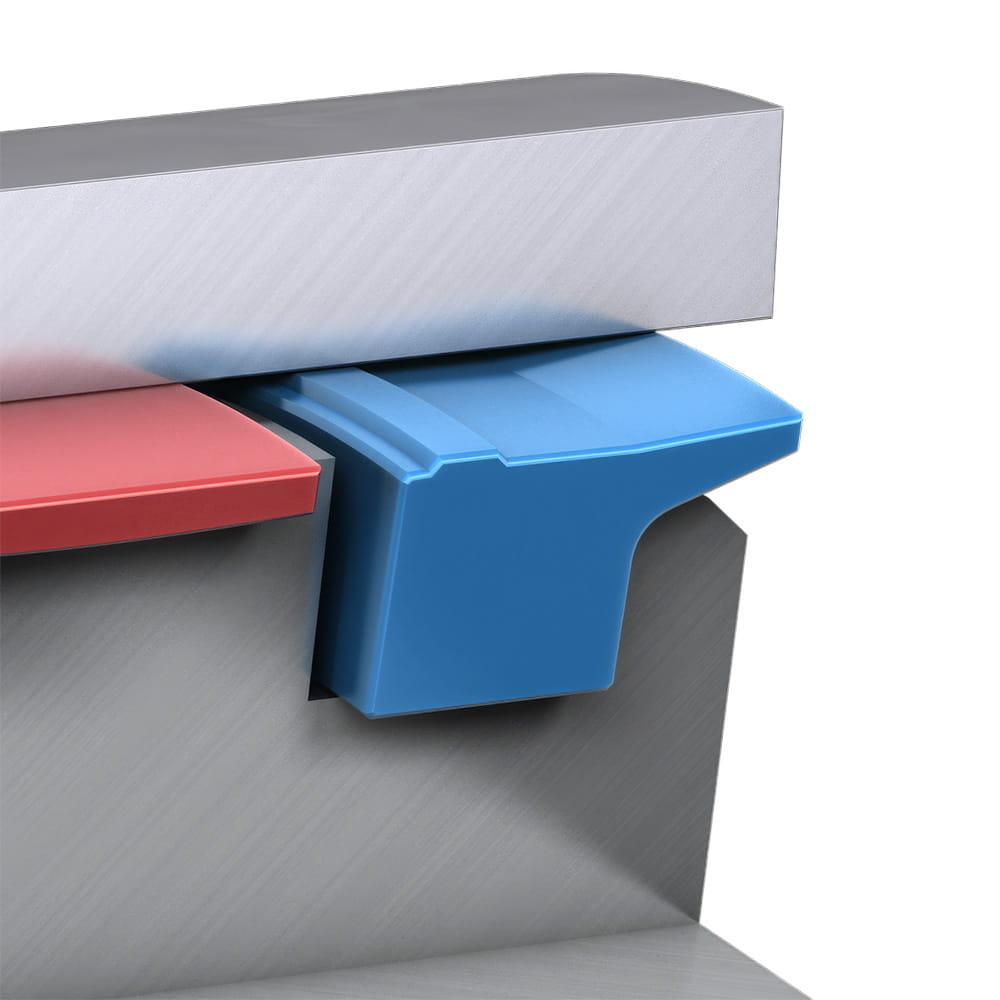

Merkel® PU12
Der einfachwirkende Abstreifer PU12 kommt in einem Kolbendichtsystem zum Einsatz. Neben Stützsegmenten gegen Verdrehen im Einbauraum erhöht eine Dichtkante zum Nutgrund die statische Dichtheit.
-
Sehr gutes Abstreifvermögen durch formstabile und verschleißfeste Lippe
-
Schützt die vorgeschaltete Kolbendichtung vor Abrieb und Verunreinigungen und erhöht damit die Lebensdauer des Systems bei anspruchsvollen Betriebsbedingungen
-
Hohe Betriebssicherheit durch stabile Lage im Einbauraum
Download Produkt-Datenblatt
PTFE – Polytetrafluoroethylene
PTFE-Compounds können in einem breiten Temperaturbereich von −200 °C bis ca. 260 °C eingesetzt werden. Bei der Verwendung als Dichtung begrenzt das dazu notwendige Elastomer-Vorspannelement den Einsatzbereich auf −30 °C bis 200 °C.
PTFE-Compounds sind hart, kaum elastisch und bieten eine sehr hohe Extrusionsfestigkeit. Eine geringe Verformung unter Druck- oder Zugbelastung ist nahezu reversibel. Das hervorragende Gleitverhalten – auch bei Mangelschmierung – und seine hohe Medienbeständigkeit prädestinieren den Werkstoff PTFE für eine Vielzahl von Dichtungsanwendungen.
Abstreifer – unsere wichtigsten Bauformen aus PTFE

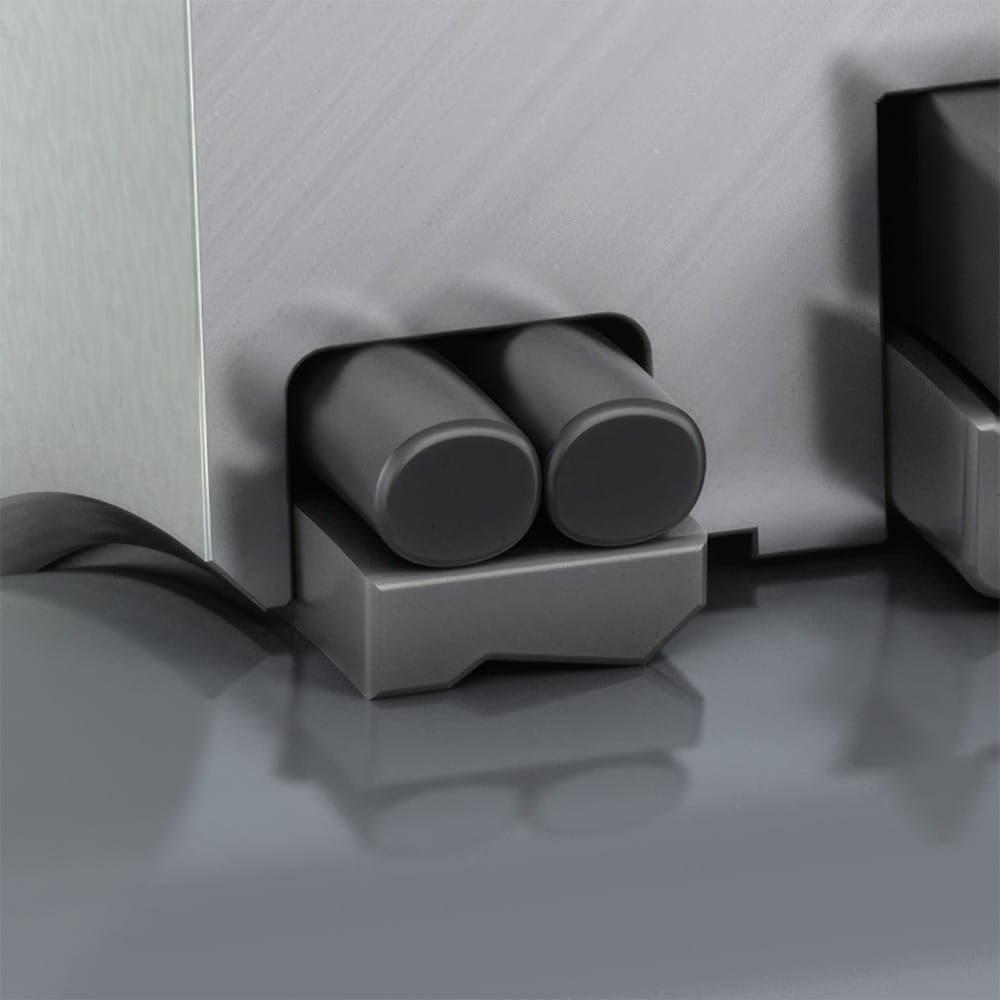

Merkel® PT1
Der PT1 ist ein doppeltwirkender Abstreifer. Seine Abstreifkante weist nach außen und eine zusätzliche, nach innen gerichtete Dichtkante unterstützt die Funktion des vorgeschalteten Dichtsystems. Zwei O-Ringe sorgen für die nötige Vorspannkraft des PTFE-Profilrings.
-
Zusätzliche Dichtkante sorgt für bestmögliche Funktionssicherheit, unter anderem durch kurzzeitige Übernahme des vollen Betriebsdrucks
-
Sehr gutes Abstreifvermögen von anhaftender Verschmutzung an der Kolbenstange durch formstabile Abstreifkante
-
Die stick-slip-freie Performance des Doppelabstreifers unterstützt die Regel- und Positionierbarkeit des Hydraulikzylinders in der Anwendung
Download Produkt-Datenblatt

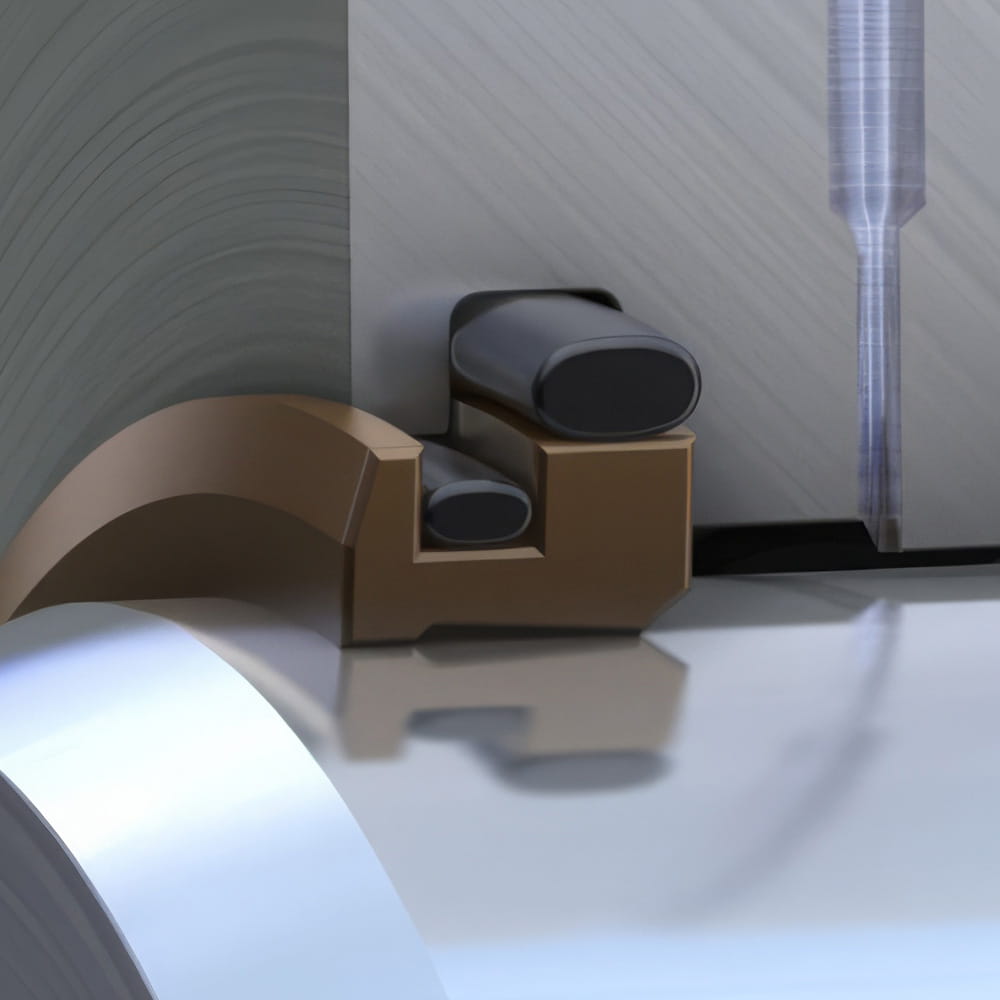

Merkel® PT2
Der PT2 ist ein doppeltwirkender Abstreifer. Seine Abstreifkante weist nach außen und eine zusätzliche, nach innen gerichtete Dichtkante unterstützt die Funktion des vorgeschalteten Dichtsystems. Zwei O-Ringe sorgen für die nötige Vorspannkraft des PTFE-Profilrings. Der äußere O-Ring sitzt tief in einer Nut im Abstreifer. Die Nut selbst umschließt einen Absatz im Einbauraum für eine maximale Schutzwirkung gegen Verunreinigungen von außen, z. B. bei nach oben ausfahrenden Kolbenstangen.
-
Zusätzliche Dichtkante sorgt für bestmögliche Funktionssicherheit
-
Bestmöglicher Schutz des dahinter liegenden Dichtsystems auch auf der statischen Seite
-
Sehr gutes Abstreifvermögen von anhaftender Verschmutzung an der Kolbenstange durch formstabile Abstreifkante
-
Die stick-slip-freie Performance des Doppelabstreifers unterstützt die Regel- und Positionierbarkeit des Hydraulikzylinders in der Anwendung
Download Produkt-Datenblatt

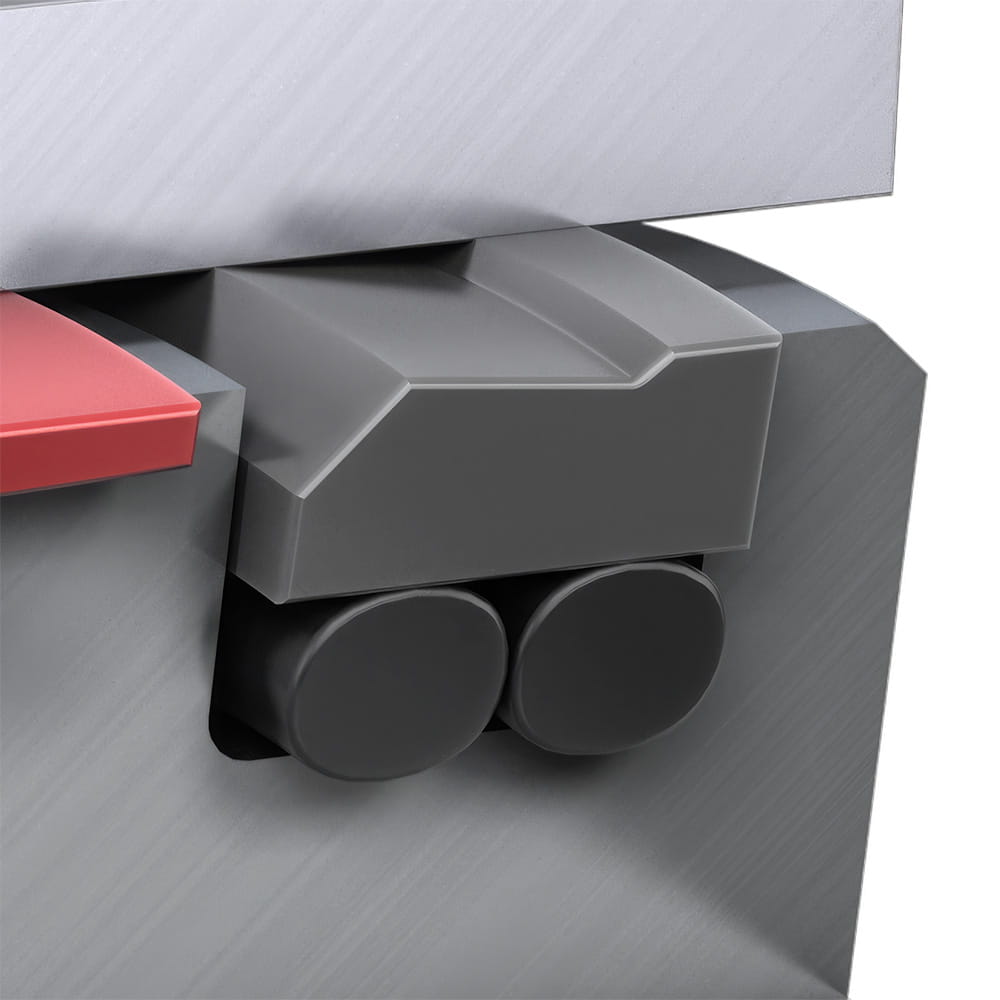

Merkel® PT3
Der doppeltwirkende Abstreifer PT3 kommt im Kolbendichtsystem zum Einsatz. Seine radial nach außen gerichtete Abstreifkante und die zusätzliche Dichtkante unterstützen die Dichtfunktion beim Einsatz von einfachwirkenden Kolbendichtungen. Zwei O-Ringe sorgen für die nötige Vorspannkraft des PTFE-Profilrings.
-
Abstreifkante schützt die vorgeschaltete Kolbendichtung vor Abrieb und Verunreinigungen und erhöht damit die Lebensdauer des Systems bei anspruchsvollen Betriebsbedingungen
-
Zusätzliche Dichtkante sorgt für bestmögliche Funktionssicherheit
-
Die stick-slip-freie Performance des Doppelabstreifers unterstützt die Regel- und Positionierbarkeit des Hydraulikzylinders in der Anwendung
Download Produkt-Datenblatt
EL – Elastomer
Elastomere (EL) sind hochflexible Werkstoffe, die sich durch ihre gummiartige Elastizität auszeichnen. Sie kehren nach Deformation in ihre ursprüngliche Form zurück und eignen sich daher ideal für den Einsatz in Dichtungen. Aufgrund ihrer chemischen Struktur und Vernetzung bieten Elastomere eine gute Beständigkeit gegenüber Medien, Temperaturen und mechanischen Beanspruchungen. Typische Vertreter sind NBR, EPDM, FKM und VMQ, die je nach Anwendungsfall gezielt ausgewählt werden. Zur Erhöhung der Formstabilität und Druckfestigkeit sowie zur Verbesserung der Reißfestigkeit und zur Reduzierung der Verformung unter Last werden Elastomere mit Gewebeeinlagen aus Baumwoll- oder Kunstfasern verstärkt.
Abstreifer – unsere wichtigsten Bauformen aus Elastomerwerkstoff

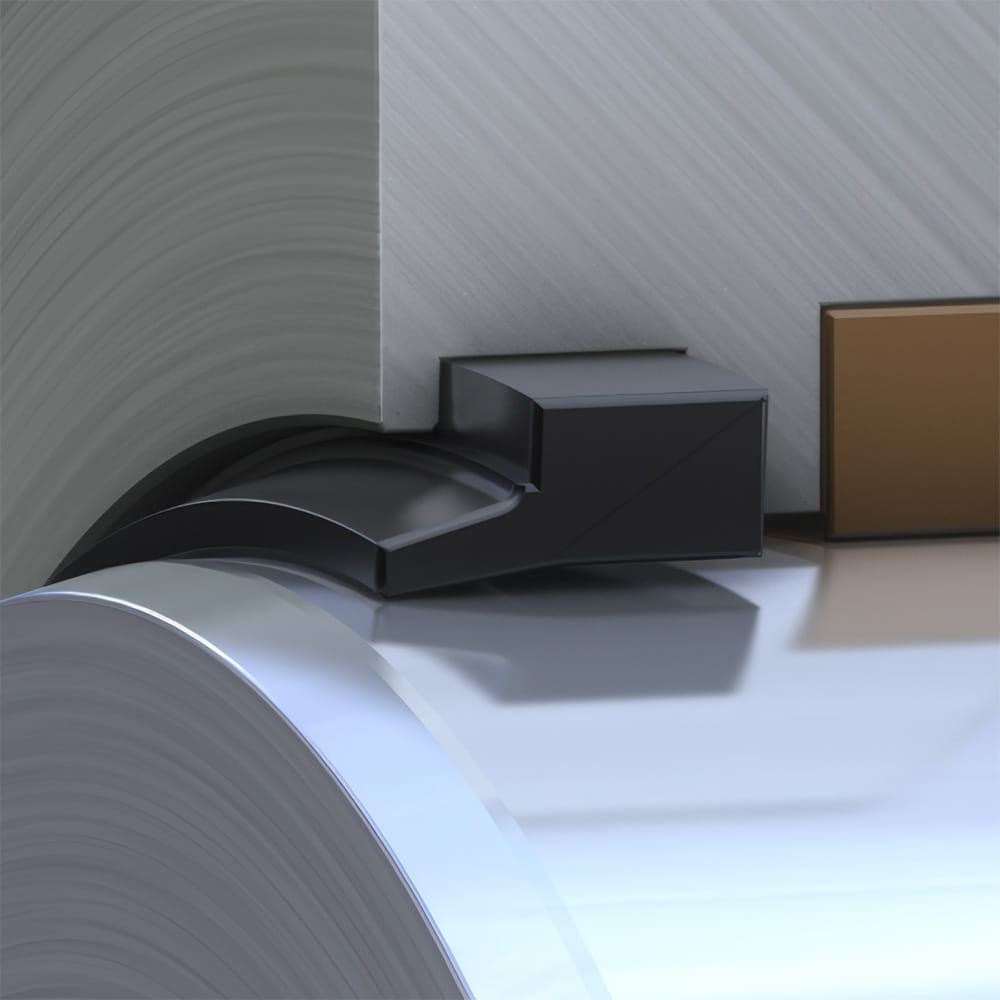

Merkel® P6
Der P6 ist ein einfachwirkender Abstreifer. Seine Stützsegmente verhindern ein Verdrehen im Einbauraum.
-
Guter Sitz und statische Dichtwirkung am Außendurchmesser
-
Die elastomere Lippe sorgt für eine gute Abstreifwirkung
-
Einsatz des Abstreifers in einem breiten Temperaturbereich
Download Produkt-Datenblatt

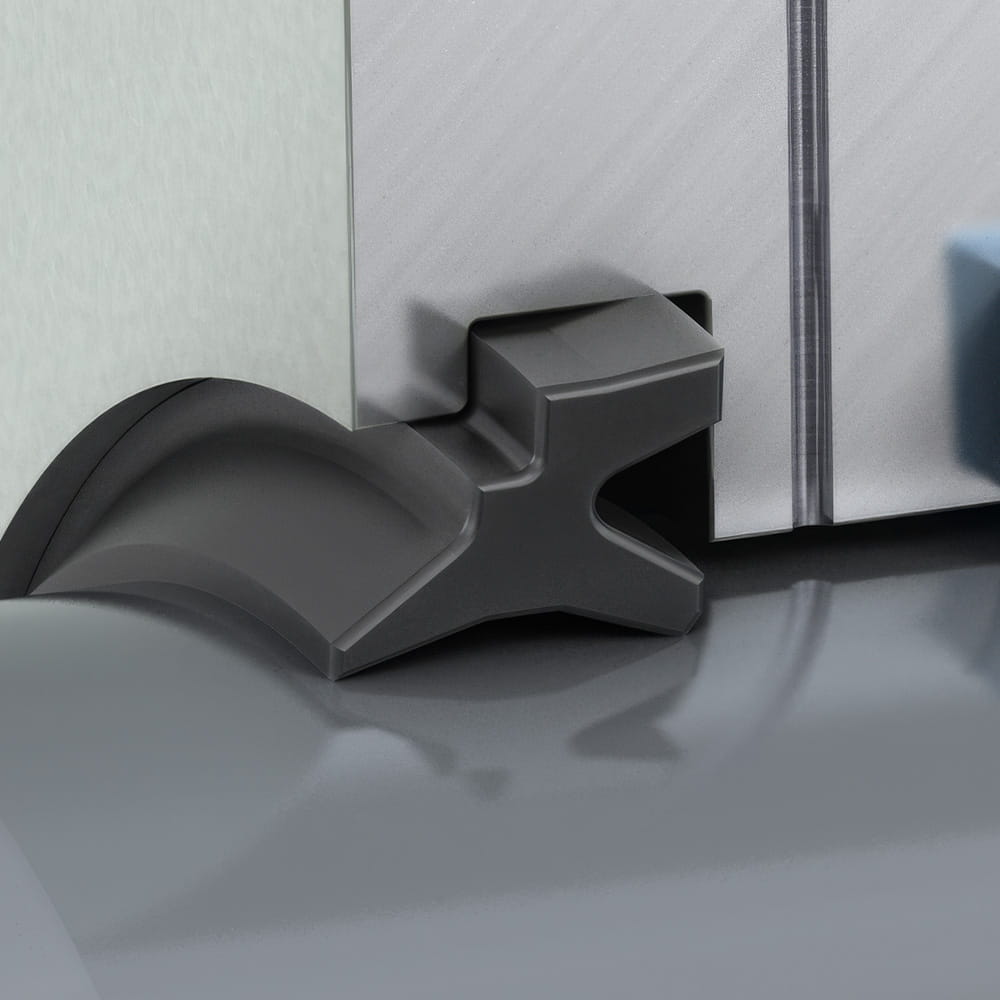

Merkel® P8
Der P8 ist ein doppeltwirkender Abstreifer. Seine Abstreiflippe weist nach außen und die innenliegende Dichtlippe übernimmt die abstreifende Funktionalität eines Nutrings.
-
Hohe Abstreifwirkung gegen Schmutz
-
Sehr gute Dichtwirkung gegen den Restölfilm auf der ausfahrenden Stange
-
Hohe Verschleißfestigkeit und somit lange Lebensdauer
Download Produkt-Datenblatt
Weitere Ausführungen und Sonderbauformen in unserem E-Katalog.
Ausgewählte Bauformen können dort mit ihren Einsatzparametern gegenübergestellt werden. Das erleichtert die finale Auswahl eines geeigneten Abstreifer für die jeweilige Anwendung.
Produktkatalog anzeigen
