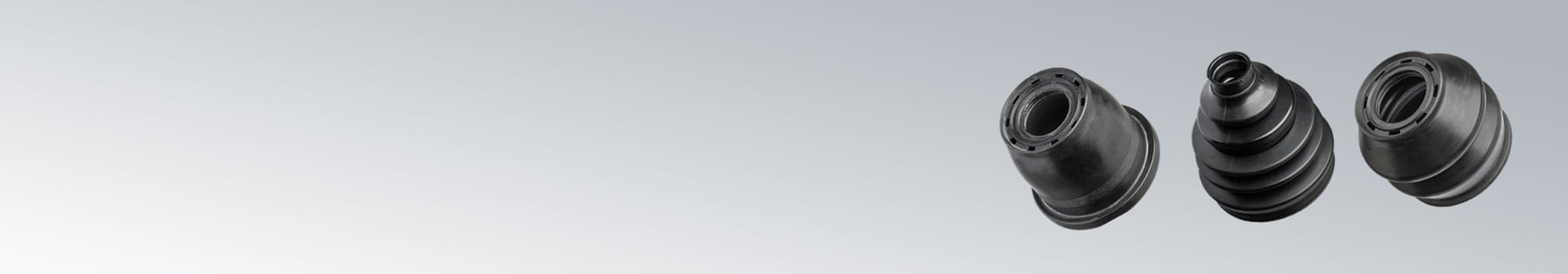

Dichtungs- & Gelenkwellenbälge für Automotive-Anwendungen – Variantenvielfalt für OEMs und Zulieferer

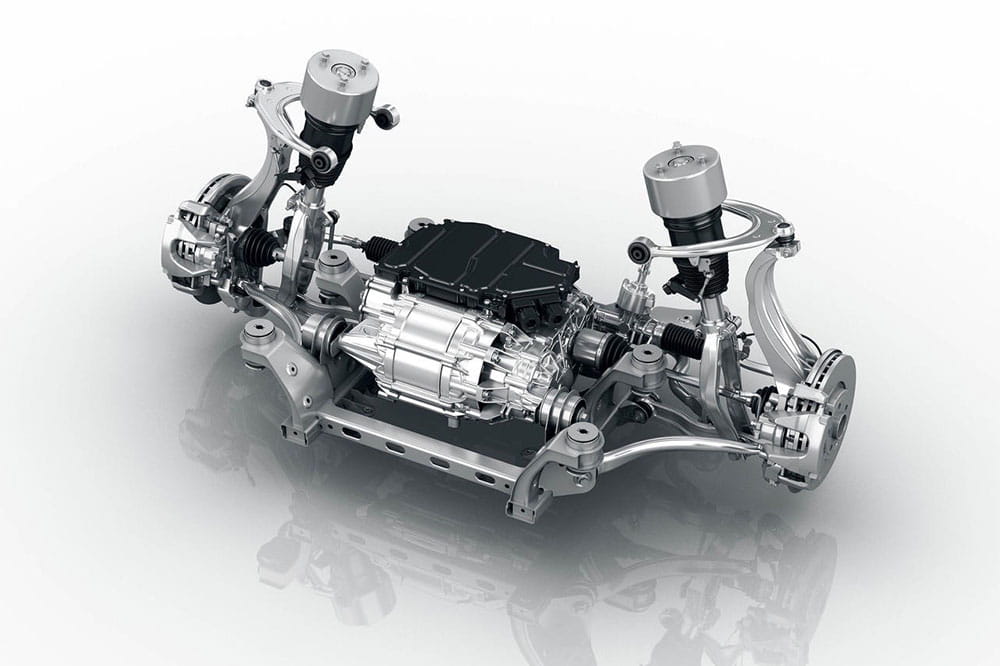

Elektrischer Antriebsstrang für Kraftfahrzeuge mit unabhängiger Hinterradaufhängung, bestehend aus Elektromotor, Getriebe, Lithium-Ionen-Batterie-Steuergerät, Scheibenbremsen, Gewindefahrwerk, Querlenkern und Gleichlaufgelenken

Welche Anforderungen stellen moderne Fahrwerks- und Lenksysteme an Faltenbälge?

Unsere Faltenbälge für Automotive-Anwendungen bieten eine hohe Variantenvielfalt in Abmessung und Geometrie – ideal für OEMs und Zulieferer, die individuelle Lösungen für komplexe Anforderungen in Fahrwerks- und Lenksystemen benötigen.

Die Dichtungsbälge sind als Ein- oder Zweifaltenbalg erhältlich – wahlweise mit oder ohne Verstärkung sowie mit Spannelementen an einem oder beiden Anschlussbereichen. So lassen sich mit den Automotive Faltenbälgen unterschiedliche Anforderungen an Dichtfunktion, Beweglichkeit und Montage optimal erfüllen.

Faltenbälge für Nutzfahrzeuge – technische Lösungen für anspruchsvolle Einsatzbereiche

Hochglanzabbildung eines blauen Lastwagens mit Anhänger, der unter strahlend blauem Himmel auf einer offenen Autobahn fährt

In Nutzfahrzeugen wie LKW und Bussen kommen Faltenbälge als technische Schutzsysteme zum Einsatz – insbesondere an Gelenkwellen und Ladebordwänden. Sie schützen mechanisch beanspruchte Bereiche vor Schmutz, Feuchtigkeit und Witterungseinflüssen und sichern die dauerhafte Funktion beweglicher Elemente.

Gerade bei Ladebordwänden sorgen Faltenbälge für die zuverlässige Abdichtung und Führung der Hubmechanik. Sie verhindern das Eindringen von Fremdkörpern in die Hydraulik oder Elektrik und reduzieren den Wartungsaufwand deutlich.

Unsere Lösungen bieten:

Hohe Materialbeständigkeit gegen UV, Temperatur und Chemikalien
Flexible Geometrien für komplexe Bewegungsabläufe
Kompakte Bauformen für enge Einbausituationen
Langlebigkeit und Wartungsarmut für den Dauereinsatz im Logistik- und Personentransportbereich

Ideal für OEMs und Systemlieferanten, die auf robuste und wirtschaftliche Komponenten für anspruchsvolle Einsatzbedingungen setzen.

Faltenbälge im Detail – Bauformen und Einsatzbereiche

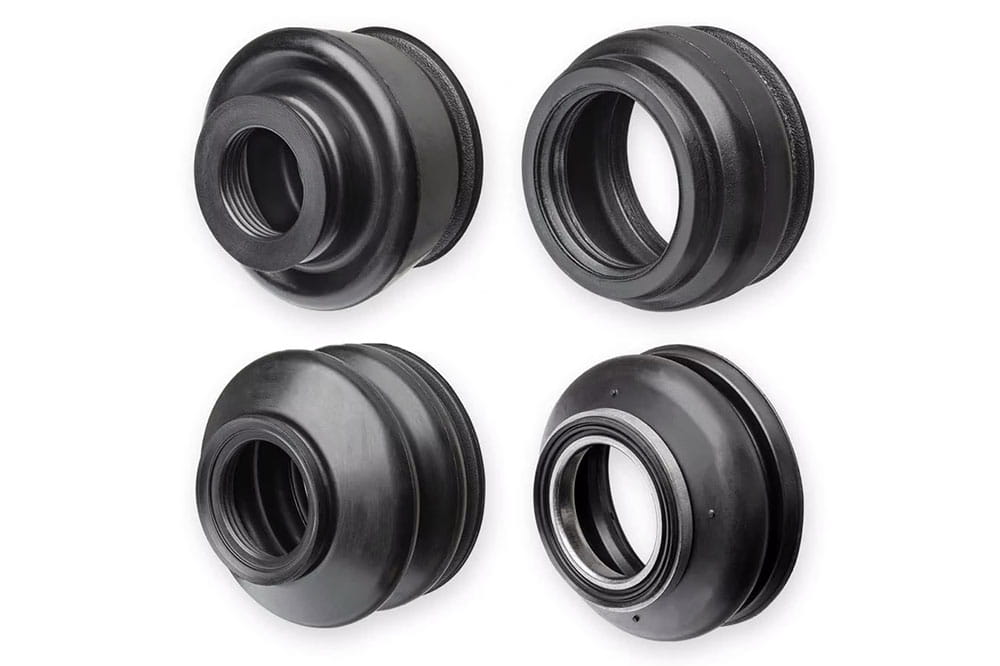

Dichtungsbalg für Kugelzapfgelenke von Freudenberg Sealing Technologies

Produkt | Faltenbälge

Dichtungsbalg für Kugelzapfengelenke

Dichtungsbälge schützen Kugelgelenke in Spurstangen von Lenkungen und Fahrwerken zuverlässig vor Umwelteinflüssen und verhindern das Austreten von Schmierstoffen. Sie werden als Ein- oder Zweifaltendichtungsbalg aus CR gefertigt und sind mit einvulkanisierten oder montierten Spannelementen aus Metall oder Kunststoff an einem oder beiden Anschlussbereichen verfügbar.

Verstärkte Dichtungsbälge verhindern Korrosion an integrierten L-Ringen/Federringen und schützen den Balg vor Beschädigungen durch einschneidende Clip- oder Spannringe.

Kontakt zu Dichtungsbalg

Produkt | Faltenbälge

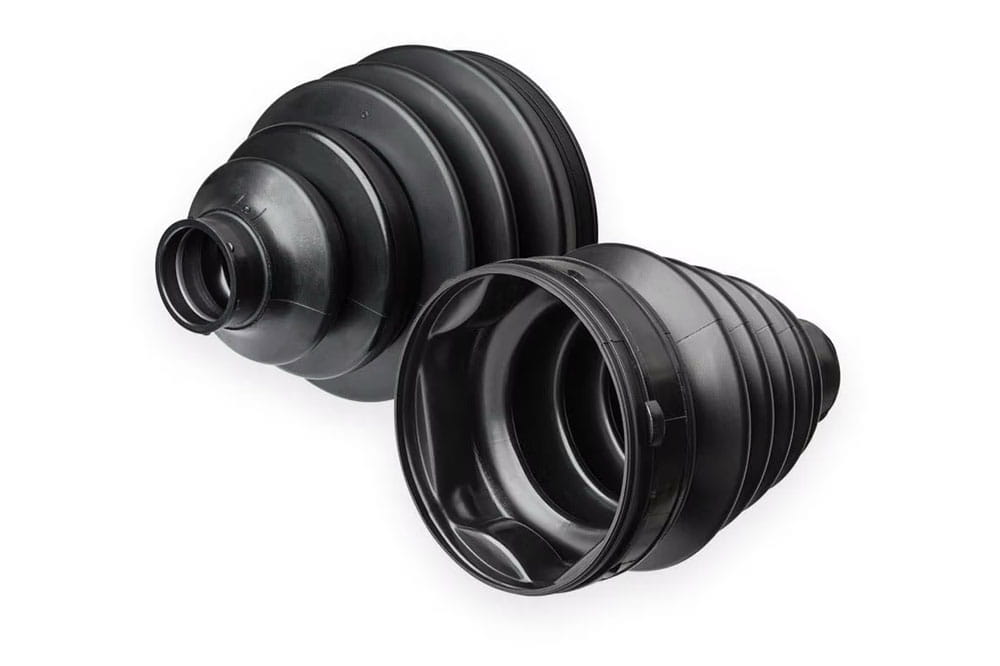

Gelenkwellenbalg

Gelenkwellenbälge aus TPE – auch als Achsmanschetten bekannt – werden am Vorder- oder Hinterradantrieb von Fahrzeugen, Baumaschinen und Nutzkraftfahrzeugen eingesetzt. Sie sichern die Dauerschmierung der Gelenke und gewährleisten eine langlebige Abdichtung gegen Fettaustritt und Schmutzeintritt.

Für Gelenke mit unrundem Balgsitz steht die Tripode-Variante zur Verfügung, wahlweise mit oder ohne zusätzlichen Adapter. TPE bietet hohe Elastizität, Abriebfestigkeit und Medienbeständigkeit – ideal für anspruchsvolle Betriebsbedingungen.

Kontakt zu Gelenkwellenbalg

TPE (Thermoplastische Elastomere)

Materialvorteile von TPE gegenüber Gummi

Das eingesetzte Material TPE (thermoplastisches Elastomer) überzeugt durch eine hohe Lebensdauer dank besserer Druckstabilität und Drehzahlfestigkeit gegenüber klassischen Gummibälgen. Zudem verfügt TPE über ausgezeichnete Ozonbeständigkeit, gute Medienresistenz und thermische Belastbarkeit.

Damit eignet sich TPE ideal für Anwendungen mit hohen dynamischen Belastungen oder wechselnden Umgebungsbedingungen.

Unsere Lösung für Kleinserien für Automobil- und Industrie-Anwendungen

Unsere modular aufgebauten Faltenbälge aus TPE basieren auf einem intelligenten Baukastensystem, das eine hohe Flexibilität bei der Konfiguration ermöglicht. Dank variabler Werkzeugeinsätze lassen sich die Bälge individuell anpassen – sowohl in der Herstelllänge (85–200 mm) als auch beim Anschlussdurchmesser (in abgestuften Größen: Ø50, Ø63, Ø80, Ø100 und Ø125).

Auch die Gestaltung der Anschlussbereiche kann bedarfsgerecht angepasst werden, um eine optimale Integration in die jeweilige Anwendung zu gewährleisten.

Gelenkwellenbälge (Achsmanschetten) aus TPE – bewährter Schutz für Gleichlaufgelenke

Wodurch überzeugen TPE-Gelenkwellenbälge im Antriebsstrang?

Zuverlässige Abdichtung von Gleichlaufgelenken im Antriebsstrang und in der Lenkung

Lange Lebensdauer und stabile Performance unter anspruchsvollen Betriebsbedingungen

Robuste Abrieb-, Witterungs- und Temperaturbeständigkeit

Dichtungsbälge aus CR – optimaler Schutz für Kugelgelenke

Wodurch überzeugen CR-Dichtungsbälge?

Zuverlässige Abdichtung von Kugelzapfengelenken in Fahrwerk und Lenkung

Unverstärkte Dichtungsbälge – erprobte, zuverlässige und preisgünstige Technik

Verstärkte Dichtungsbälge – vereinfachter Montageprozess, erhöhte Lebensdauer und weniger Deformation

Setzen Sie auf bewährte Dichtungskomponenten für die Automobilindustrie

Als Marktführer in den Segmenten Technologie, Qualität und Service für den Automobilbereich verfügen wir über das erforderliche Know-how, um innovative und zukunftsweisende Produkte zu entwickeln und zu fertigen.
