Unsere Experten analysieren und testen für Sie

Mit den Serviceleistungen der Abteilung Simmerring Engineering bietet der Dichtungsexperte Freudenberg Sealing Technologies seinen Kunden einen Mehrwert, der weit über hochwertige Dichtungskomponenten hinausgeht. Eine Radial-Wellenabdichtung ist ein komplexes tribologisches System, dessen Funktionsweise und Lebensdauer von verschiedenen Faktoren beeinflusst wird. Dazu gehören zum einen die Wechselwirkungen zwischen den einzelnen Systemkomponenten (Radial-Wellendichtring, Welle und Schmierstoff), zum anderen die verschiedenartigen Betriebsbedingungen der jeweiligen Anwendung.

Die Experten von Global Simmerring Engineering finden durch umfangreiche Analyse- und Charakterisierungsmethoden der Systemkomponenten sowie spezifische Prüf- und Testverfahren des tribologischen Systems Antworten auf die Fragen:

  • Wie sieht die optimale Auslegung des Dichtsystems für diese spezielle Anwendung aus?
  • Was hat in diesem konkreten Fall zu einem Ausfall oder einer Leckage geführt?

Gesamtheitlicher Ansatz zur Lösungsfindung

Nur wenn alle beteiligten Komponenten, also der Radial-Wellendichtring, die Welle und der Schmierstoff, optimal aufeinander abgestimmt sind, liefert das Dichtsystem über eine lange Lebensdauer die maximale Performance. Daher steht die umfangreiche Analyse des gesamten tribologischen Systems im Fokus der Untersuchungen. Aus den Ergebnissen der verschiedenen Analysen leiten die Experten eine Hypothese der möglichen Ausfallursachen ab und verifizieren diese anschließend entweder anhand geeigneter Tests oder Simulationen. Das Ergebnis sind tiefgreifende Erkenntnisse, die in konkreten Handlungsempfehlungen für eine Optimierung des Systems münden – für eine verbesserte Dichtungsfunktion und eine deutlich längere Lebensdauer des Dichtungssystems.

Detektivischer Spürsinn und modernste Analyseverfahren

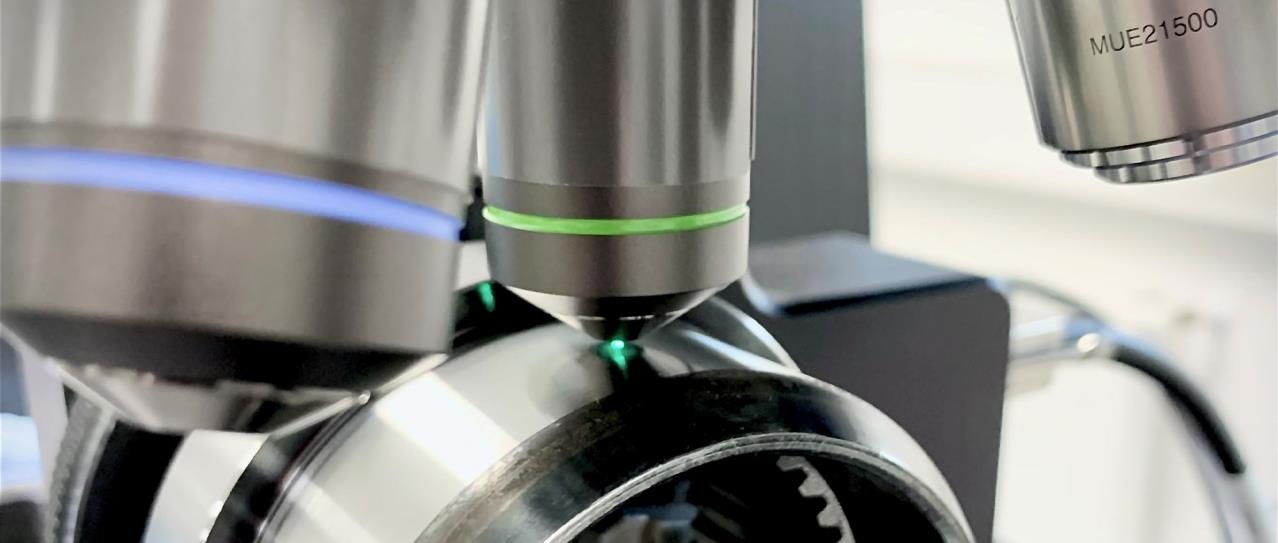

Am Beginn steht eine umfangreiche Charakterisierung der einzelnen Bestandteile des Dichtungssystems. Mit modernster Prüf- und Messtechnik lassen sich durch genormte und neuentwickelte Analyse- und Auswerteverfahren detaillierte Aussagen über die Beschaffenheit der Dichtsystemkomponenten treffen.

Alle Leistungen unseres Servicepakets auf einen Blick

FST Charakterisierung des Radial-Wellendichtrings

Charakterisierung des Radial-Wellendichtrings

Eine genaue Untersuchung der Dichtung gibt Aufschluss über den Zustand der Dichtung. Hierfür werden optische, chemische sowie mikro- und makromechanische Veränderungen (z.B. Verschleiß, Verhärtung, etc.) bestimmt und bewertet. Ziel ist es, durch die Analyse des Dichtungszustandes Aufschluss über mögliche Schädigungsmechanismen und deren Ursachen zu erhalten.


Untersuchungsmethoden:

  • Mikroskopische Beurteilung des Dichtungszustands
  • Messungen von Dimensionen und Dichtungsmerkmalen
  • Messung des Internationalen Gummihärtegrads (IRHD) nach DIN EN ISO 48
  • Mechanische µ-Charakteristik (Mikroindentor)
  • Rasterelektronenmikroskopie & Energiedispersive Röntgenspektroskopie (REM-EDX)
  • Nano-Computer-Tomographie (Nano-CT)
  • Gaschromatographie-Massenspektrometrie (GC-MS)
  • Infrarotspektroskopie (IR)
FST Charakterisierung der Welle

Charakterisierung der Welle

Die zuverlässige Funktion eines Radial-Wellendichtsystems hängt maßgeblich von der Dichtungsgegenlauffläche – der Welle – ab. Neben dem passenden Wellendurchmesser sowie der Rundheit und Härte der Wellenoberfläche, sind vor allem die mikroskopischen Eigenschaften der Topographie der Dichtungsgegenlauffläche von Bedeutung.




Untersuchungsmethoden:

  • Taktile und optische Messung der Oberflächenparameter der Welligkeit und Rauheit zum Beispiel nach DIN EN ISO 4287 und DIN EN ISO 25178 sowie VDA
  • Qualitative und quantitative Makro- und Mikrodrallanalyse nach MBN 31 007-7 und IMA-Mikrodrall®
  • Verschleißuntersuchung
  • Bewertung und Eignungsbeurteilung der Dichtungsgegenlauffläche
  • Chemische Analyse von Ablagerungen auf der Wellenoberfläche
FST Charakterisierung des Fluids

Charakterisierung des Fluids

Für die optimale Funktionsweise einer Radial-Wellenabdichtung spielt der Schmierstoff eine wichtige Rolle. Dabei gilt es vor allem die Wechselwirkungen zwischen dem Dichtungsmaterial und dem jeweiligen Schmierstoff innerhalb einer spezifischen Anwendung genau zu betrachten. Eine Zustandsanalyse hinsichtlich des Aussehens, der Viskosität, der Alterung und der chemischen Zusammensetzung liefert wichtige Hinweise auf mögliche Wechselwirkungsmechanismen.

Untersuchungsmethoden:

  • Physikalische und chemische Charakterisierung
  • Infrarot-Spektroskopie (Identität, Additivabbau, Oxidation, Fremdöle, Eintrübung)
  • Analyse der Additive in ppm (Ba, Ca, Mg, Cl, Sb, P, Zn, S, Na, Si, K)
  • Analyse der Abriebelemente in ppm (Al, Cr, Cu, Fe, Pb, Sn, Mo, Ni, Ti, Ag, Mn, V)
  • Prüfen des Benetzungsverhaltens



Funktionstests und Simulation

Anwendungsnahe Antworten durch Funktionstests und Simulation

Größtmöglichen Erkenntnisgewinn über die Leistung eines Dichtungssystems gewinnt man durch die Funktionsuntersuchung unter möglichst realen Anwendungsbedingungen. Die Engineering Service Center von Freudenberg Sealing Technologies verfügen über modernste dynamische Prüfstände, um mittels vielfältiger, individualisierbarer Prüfzyklen möglichst realitätsnahe Betriebsbedingungen nachzustellen. Damit lässt sich die gesamte Bandbreite komplexer Tests und Validierungen für alle Anwendungsbereiche von Radial-Wellendichtringen effizient durchführen. Des Weiteren liefern standardisierte Prüfverfahren die Möglichkeit zur zuverlässigen Beurteilung z. B. der Schmierstoff-Elastomer-Verträglichkeit. Dank des Einsatzes verschiedener Simulationsverfahren lässt sich das mögliche Verhalten des Dichtsystems in der angedachten Anwendung bewerten. Hierbei wird mittels FEA (Finite Elemente Analyse) Simulation zum Beispiel das mechanische Verhalten der Dichtung vorausgesagt. Darüber hinaus liefern gezielt entwickelte Berechnungs- und Simulationsmethoden Antworten auf Fragen zu funktionsrelevanten Kenngrößen des Radial-Wellendichtrings.

Funktionstests:

  • Design- und Kundenvalidierung gem. DIN, ISO, RMA oder individuell
  • Schmierstoff-Elastomer-Verträglichkeit gem. FLENDER und SEW oder individuell
  • Bauteilvergleich
  • Reibmomentmessung
  • Montagekraftbestimmung

Prüfung nach Spezifikation

Kundenspezifische Tests und Konstruktionsvalidierung mit:

  • hohen Drehzahlen bis zu 36.000 U/min
  • hohem Druck bis 15 bar
  • oszillierende Wellenrotationsbewegung (Robotik) ±720° mit 0,1 ... 5Hz (±720° @ max. 2Hz)
  • niedrigen Temperatur bis zu -50 °C
  • Schmutzbeaufschlagung
  • Hydraulikmotoren

Simulation:

  • FEA-Verformung, Kontaktspannung, Last- und Spannungsspitzen
  • EHL-Simulation
  • Kontakttemperaturbestimmung
  • Abhebedrehzahlanalyse

Wir sind für Sie da, wenn Sie uns brauchen

Global Simmerring Engineering bietet Kunden vielfältige und individualisierbare Analyse- und Testmöglichkeiten auf höchstem Niveau. Dadurch kann das tribologische System der Radial-Wellenabdichtung ganzheitlich charakterisiert, bewertet und optimiert werden. Mit dem weltweit größten Prüffeld für dynamische Dichtungen in Weinheim und dem Testzentrum in Ashland, New Hampshire (USA), stehen mit insgesamt 1.800 Quadratmetern Prüffläche und mehr als 300 Prüfständen umfangreiche Test- und Validierungskapazitäten zur Verfügung. Dies macht maßgeschneiderte Tests für unsere Kunden auf Abruf möglich.

Sprechen Sie mit unseren Simmerring Engineering Experten über Ihre spezifischen Fragestellungen.

Nehmen Sie Kontakt auf!

Haben Sie eine Frage? Wünschen Sie eine fachkundige Beratung über die Dichtungslösung, die Ihren Anforderungen am besten entspricht? Möchten Sie ein konkretes Angebot? Wir freuen uns von Ihnen zu hören.
