Hydraulikzylinder

Dichtungslösungen für Hydraulikanwendungen

Hydraulikdichtungen finden heutzutage in vielen hydraulischen Anwendungen ihren Platz. Selbst unter extrem hohen Temperatur- und Druckanforderungen und in Kontakt mit aggressiven Hydraulikmedien leisten sie zuverlässig ihre Arbeit. Freudenberg Sealing Technologies entwickelt Dichtungen, die in Werkstoff und Geometrie perfekt auf die immer anspruchsvolleren Einsatzbereiche und oft rauen Umgebungsbedingungen in der Fluidtechnik abgestimmt sind. In den vorliegenden Animationen zeigen wir Ihnen für ausgewählte Anwendungen beispielhafte Dichtungs-Anordnungen. Die angegebenen Druckbereiche sind anwendungsspezifisch – Maximaldrücke der Dichtungen sind in Klammern angegeben.

Bitte beachten Sie:
Die gezeigten Lösungen werden unter den genannten Rahmenparametern als zuverlässig erachtet, es werden jedoch keine Zusicherungen, Garantien oder Gewährleistungen jeglicher Art in Bezug auf ihre Richtigkeit oder Eignung für irgendeinen Zweck gegeben. Bitte sprechen Sie uns daher bezüglich Ihrer individuellen Anforderungen direkt an.

Dichtsystem 1

Dichtsystem 1

  • Lösung für geringe und mittlere Belastung
  • Druckbereich bis 260 bar (400 bar) und Temperaturen bis +80 °C (+100 °C)
  • Merkmale: gutes Preis-Leistungs-Verhältnis aufgrund des Verzichts einer Vorschaltdichtung und Nutzung gespritzter PA Führungen, einfache Montage
  • Sehr gute Driftsicherheit der Kolbendichtung
  • Anwendungsbeispiel: Zylinder für Landmaschinen und Minibagger
Mehr erfahren

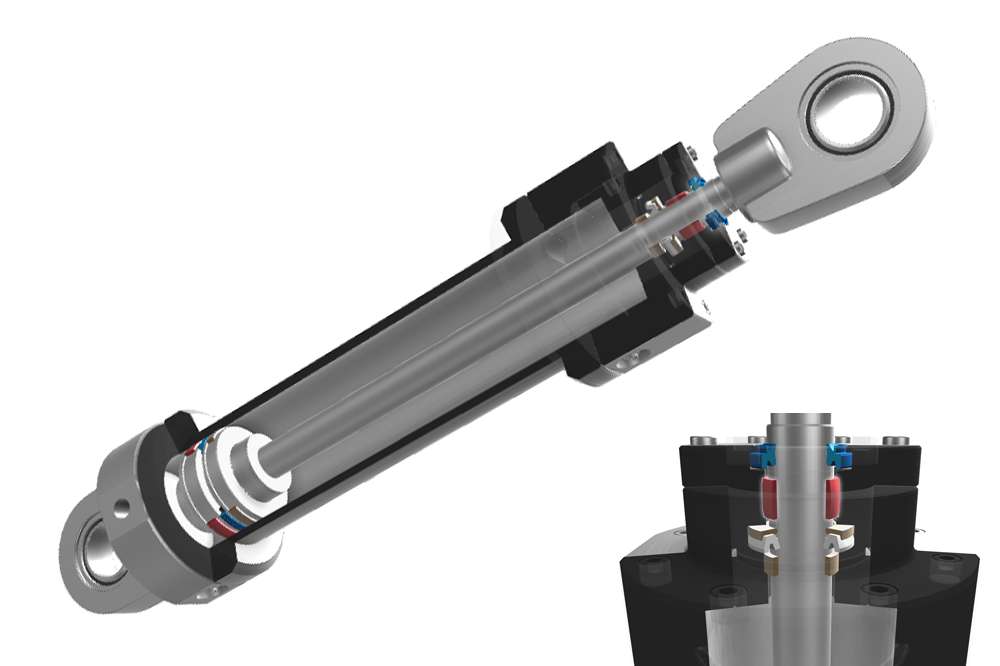

Dichtsystem 2

Dichtsystem 2

  • Geeignet für hohe Belastbarkeit bei geringer und mittlerer Einsatzdauer
  • Druckbereich bis 320 bar (400 bar) und Temperaturen bis +80 °C (+100 °C)
  • Merkmale: gutes Preis-Leistungs-Verhältnis aufgrund des Verzichts einer Vorschaltdichtung
  • Sehr gute Driftsicherheit der Kolbendichtung
  • Anwendungsbeispiel: Zylinder für LKW-Ladekrane
Mehr erfahren

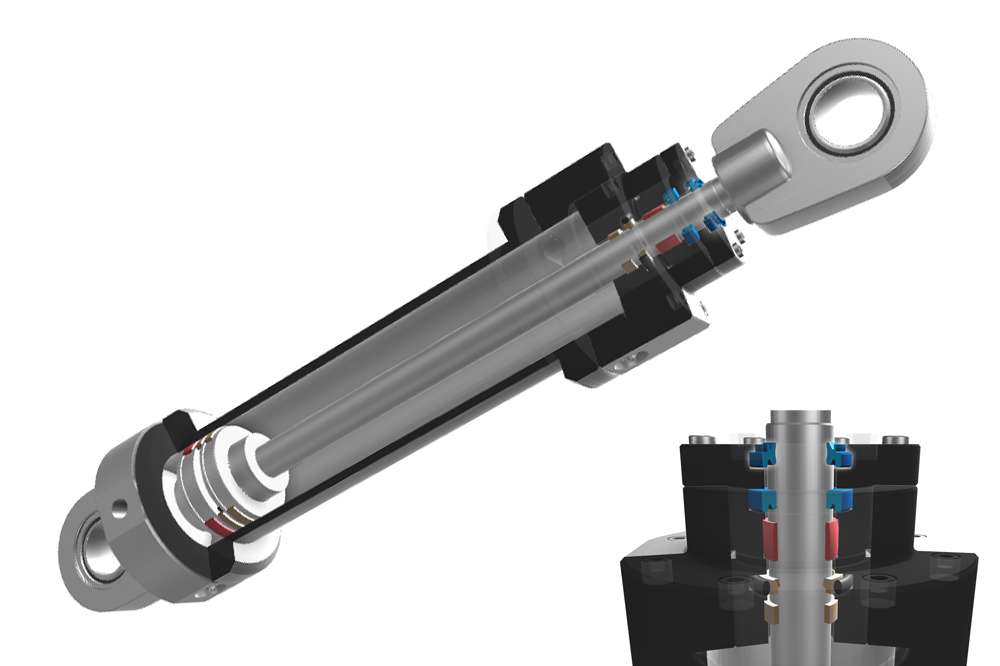

Dichtsystem 3

Dichtsystem 3

  • Reibungsoptimierte Lösung für hohe Belastbarkeit und hohe Einsatzdauer
  • Druckbereich bis 320 bar (400 bar) und Temperaturen bis +80 °C (+100 °C)
  • PTFE Dichtungen, geringe stick-slip Neigung
  • Besonders günstiges Reibverhalten
  • Anwendungsbeispiel: Federungs- und Hubzylinder
Mehr erfahren
Dichtsystem 4

Dichtsystem 4

  • Lösung für hohe Belastbarkeit bei hoher Einsatzdauer
  • Druckbereich bis 320 bar (400 bar) und Temperaturen bis +80 °C (+100 °C)
  • Merkmale: sehr gute Dichtheit sowie sehr gute Driftsicherheit der Kolbendichtung
  • Anwendungsbeispiel: Zylinder für mittelschwere Baumaschinen
Mehr erfahren
Dichtsystem 5

Dichtsystem 5

  • Geeignet für sehr hohe Belastbarkeit bei hoher Einsatzdauer
  • Druckbereich bis 400 bar (600 bar) und Temperaturen bis +100 °C (+110 °C)
  • Merkmale: Werkstoffe mit erhöhter Temperatur- und Medienbeständigkeit (AU 30000, PA4112)
  • Anwendungsbeispiel: Zylinder für schwere Baumaschinen und Bergbau
Mehr erfahren
